Onde fica o fusível do farol de milha: como encontrar, identificar e trocar

O fusível do farol de milha fica em uma de duas localizações, dependendo do modelo do carro: dentro do veículo, na caixa de fusíveis debaixo do painel (lado do motorista), ou no compartimento do motor, na central elétrica próxima à bateria. A maioria dos carros populares brasileiros tem a caixa principal no interior, com uma caixa auxiliar no motor.

Para identificar qual fusível é o correto, a etiqueta colada na tampa da caixa de fusíveis (ou o manual do proprietário) mostra o diagrama com o número e a função de cada posição. O fusível do farol de milha geralmente é um fusível azul de 15A.

Como localizar a caixa de fusíveis no seu carro

Caixa do painel (interior): Com o carro desligado, sente-se no banco do motorista e observe debaixo do painel, à esquerda do volante. Em muitos modelos existe uma tampa com encaixe de pressão que se solta com os dedos. Alguns modelos têm a caixa atrás de uma placa removível na lateral do painel, visível ao abrir a porta do motorista.

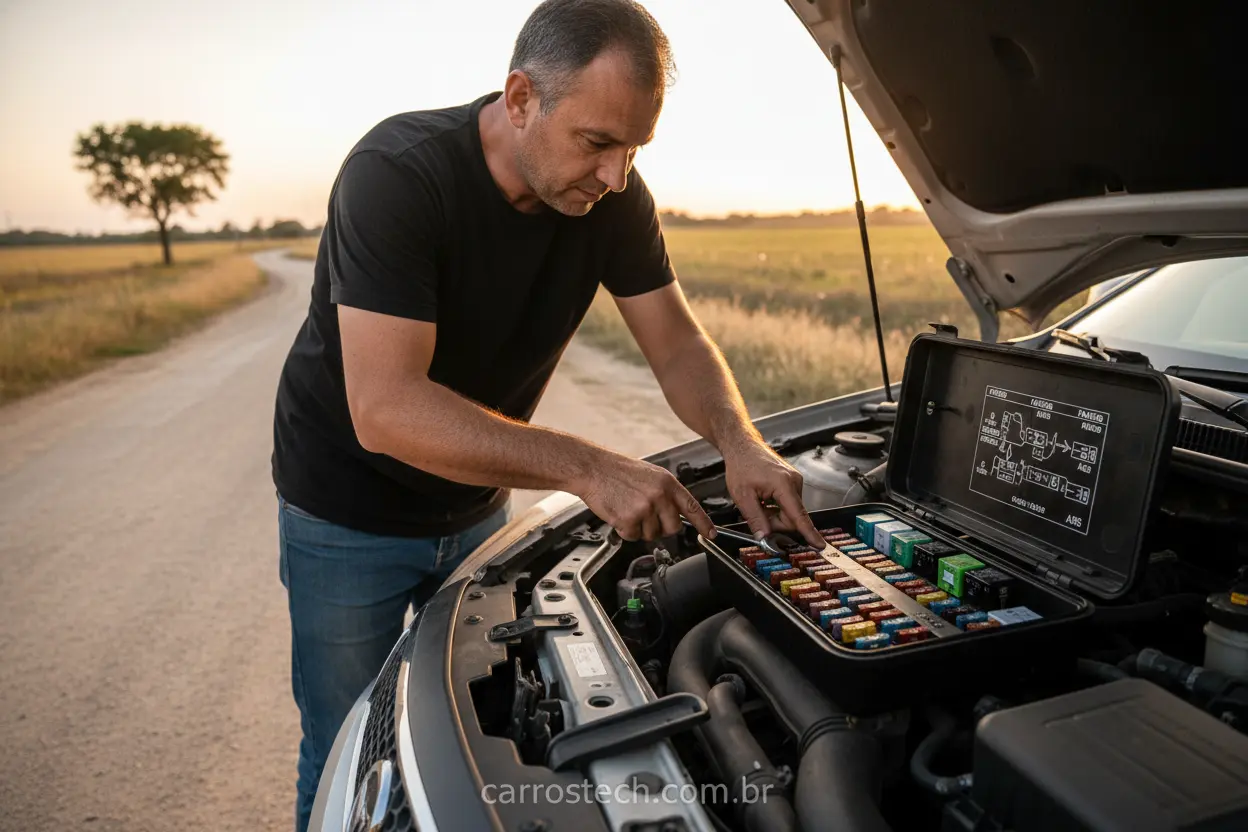

Central elétrica do motor: Abra o capô e procure uma caixa plástica preta ou cinza, geralmente próxima à bateria ou à caixa de ar. Nos carros mais modernos, essa caixa tem uma tampa encaixada que se remove puxando as travas laterais.

Regra prática: se o carro tem menos de 10 anos e é um modelo popular (Onix, HB20, Argo), a caixa principal que controla o farol de milha fica no compartimento do motor. Se é um modelo mais antigo ou de plataforma europeia (Gol G5/G6, Palio), costuma ficar no interior.

Fusível do farol de milha por modelo de carro

A tabela abaixo é uma referência baseada nas informações técnicas dos modelos mais comuns no Brasil. O número exato precisa ser confirmado na etiqueta da sua caixa de fusíveis, pois varia por ano e versão.

Para modelos não listados, o caminho mais rápido é abrir a tampa da caixa de fusíveis e ler a etiqueta — ela identifica cada posição com a função correspondente. A Mãos ao Auto documenta a numeração completa dos fusíveis do Onix com o mapa detalhado de cada caixa.

Como identificar o fusível correto: cores e amperagem

Os fusíveis do tipo lâmina (o padrão em carros desde os anos 1990) seguem um código de cores internacional:

O fusível do farol de milha é quase sempre azul (15A) na maioria dos carros populares brasileiros. Se o seu for vermelho (10A) ou marrom (7,5A), confirme no manual antes de substituir por um de maior amperagem.

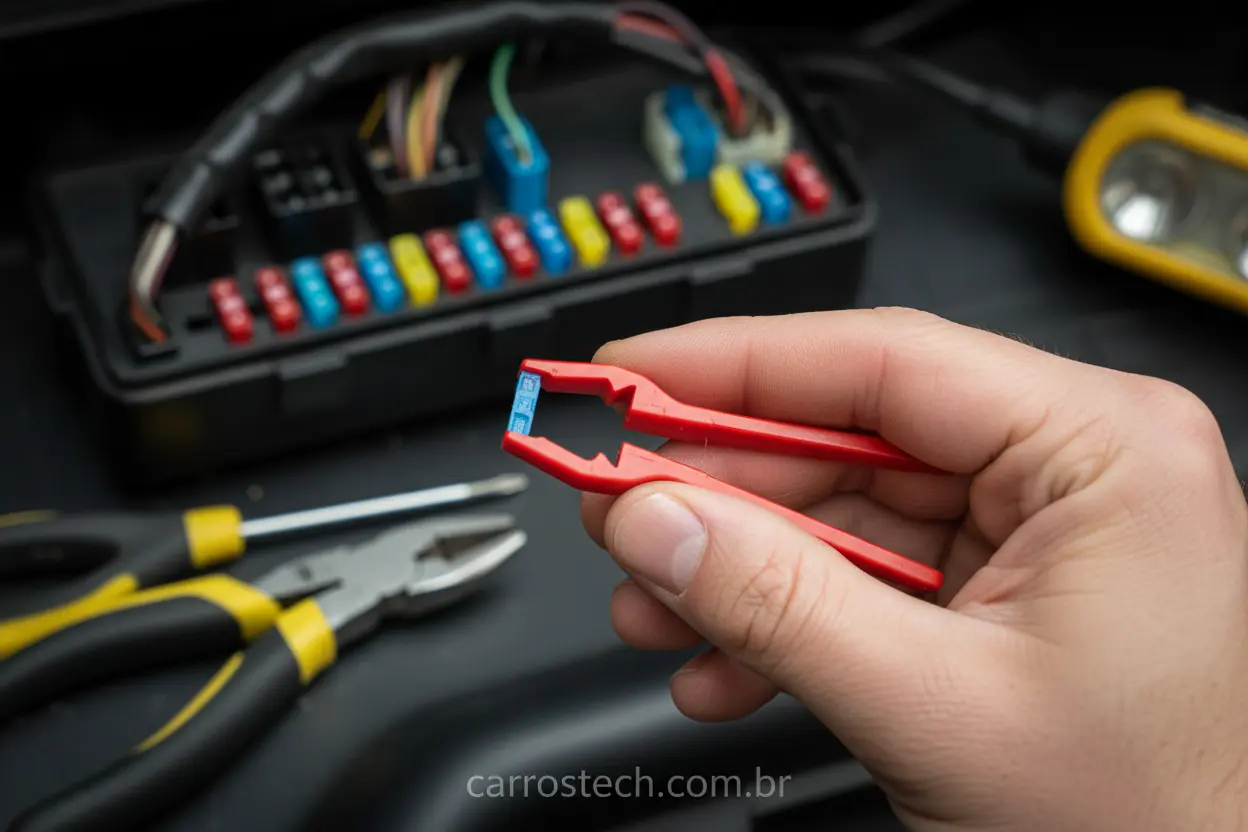

Como verificar se o fusível está queimado: Retire o fusível com o extrator (a pinça plástica que fica dentro da caixa de fusíveis) ou com uma pinça de ponta fina. Olhe contra a luz: o filamento fino no interior deve estar intacto. Filamento rompido ou enegrecido significa fusível queimado.

Passo a passo para trocar o fusível do farol de milha

1. Desligue o carro completamente e retire a chave da ignição
2. Localize a caixa de fusíveis (painel interior ou motor, conforme o modelo)
3. Abra a tampa e encontre o extrator de fusíveis dentro da própria caixa
4. Identifique o fusível do farol de milha pela etiqueta ou manual
5. Use o extrator para puxar o fusível diretamente para cima com firmeza
6. Inspecione o filamento interno contra a luz
7. Se queimado, insira o fusível novo de mesma amperagem no mesmo encaixe
8. Teste o farol de milha antes de fechar a tampa

Custo de um fusível: entre R$ 2 e R$ 10 dependendo do tipo. Os kits sortidos com 120 fusíveis custam entre R$ 15 e R$ 30 e garantem reposição imediata de qualquer fusível do carro.

Por que o fusível do farol de milha queima repetidamente

Se o fusível queimou uma vez, é uma falha pontual. Se queima toda vez que você instala um fusível novo, existe uma causa subjacente que precisa ser resolvida antes de continuar trocando fusíveis:

Lâmpada com consumo acima do especificado: lâmpadas de alto desempenho (como algumas LED retrofits e halógenas de maior wattagem) puxam mais corrente do que o fusível suporta. Verificar se a lâmpada instalada é compatível com o circuito original.

Curto-circuito na fiação: um fio descascado que encosta na lataria ou em outro fio gera curto. O fusível queima como proteção. Sintoma: fumaça ou cheiro ao ligar ou o fusível queima imediatamente após a instalação.

Soquete do farol oxidado ou com má conexão: o soquete que conecta a lâmpada ao chicote elétrico pode ter oxidação ou contato frouxo que gera resistência extra e aquece o circuito. Inspecionar visualmente o soquete e limpar com spray dielétrico.

Instalação de acessório elétrico no mesmo circuito: quem instalou algum acessório (lâmpada adicional, sensor, câmera) no mesmo circuito do farol de milha pode ter sobrecarregado o fusível. Verificar se algum acessório foi instalado após o problema começar.

Para quem está com o farol baixo apagado além do farol de milha, o artigo sobre farol baixo que não acende mas o alto sim cobre as causas específicas do farol baixo H4 e como diferenciar os problemas.

Quando o problema não é o fusível

O fusível intacto com farol de milha apagado indica falha em outro ponto do circuito:

Lâmpada queimada: a causa mais comum depois do fusível. Trocar a lâmpada do farol de milha é a etapa seguinte quando o fusível está bom.

Interruptor com defeito: o botão ou alavanca que aciona o farol de milha pode estar com contato interno defeituoso. Testar com outro veículo idêntico ou com multímetro confirma o diagnóstico.

Relé defeituoso: alguns modelos têm um relé dedicado para o farol de milha além do fusível. O relé fica na caixa de relés (geralmente junto com a central elétrica do motor). Um relé com defeito simula exatamente os sintomas de fusível queimado.

Sobre o uso legal do farol de milha: o Código de Trânsito Brasileiro determina que o farol de milha (auxiliar dianteiro) só pode ser usado quando as condições de visibilidade estiverem abaixo do normal (neblina, chuva intensa, poeira). O uso em condições normais de visibilidade é infração por ofuscamento de outros motoristas.

Para quem está avaliando atualizar o sistema de iluminação junto com o reparo, o artigo sobre farol de milha com projetor explica os diferentes tipos de projetores e como cada um afeta a distribuição do feixe de luz.

Perguntas frequentes

Posso usar um fusível de amperagem maior para evitar que queime?

Não. O fusível é calibrado para proteger a fiação do circuito. Usar um fusível de 20A onde o circuito suporta apenas 15A significa que um curto ou sobrecarga vai queimar a fiação em vez do fusível. O resultado é um incêndio elétrico em vez de uma troca de R$ 5.

O farol de milha e o farol de neblina são o mesmo?

São nomes diferentes para o mesmo componente no Brasil. Farol de milha, farol de neblina, farol auxiliar dianteiro e fog light se referem ao mesmo par de faróis de menor altura, geralmente instalado abaixo do para-choque. Tecnicamente, “farol de neblina” é o nome oficial no CTB.

O fusível pode queimar sem o farol acender uma vez ao menos?

Sim. Se o fusível queimou antes de o farol ser testado após uma instalação nova, pode ser que a própria lâmpada chegou com defeito ou que o fusível instalado não era o correto. Testar a lâmpada em outro carro confirma se o problema é na lâmpada ou no circuito.

Por que o manual diz um número de fusível mas a etiqueta da caixa diz outro?

As montadoras às vezes atualizam a configuração elétrica ao longo do ciclo de produção de um modelo sem alterar o manual. A etiqueta colada na tampa da caixa de fusíveis é mais confiável do que o manual para o veículo específico, porque é impressa conforme a configuração real daquela unidade.

Quanto tempo leva para trocar o fusível do farol de milha?

Com o carro frio e a caixa de fusíveis acessível, menos de 5 minutos. A etapa que toma mais tempo é identificar o fusível correto pela etiqueta. Com o manual ou etiqueta em mãos, é uma troca de literalmente 30 segundos.
