Como testar a vela do carro com multímetro: passo a passo e valores de referência

Testar a vela do carro com multímetro mede a resistência do resistor interno embutido no eletrodo central. A leitura saudável fica entre 3 kΩ e 8 kΩ para a maioria das velas com resistor (códigos com R, como NGK BKR6E-11). Valores fora dessa faixa indicam vela com defeito: leitura zero ou muito baixa significa curto-circuito interno, leitura “OL” ou “1.” sozinho significa resistor rompido e ausência total de continuidade. Em qualquer um dos casos a vela precisa ser substituída.

O teste com multímetro detecta defeitos elétricos internos que não aparecem na inspeção visual. Vela com isolador cerâmico aparentemente perfeito pode ter rompido por trinca microscópica interna e estar gerando falha intermitente que o olho não identifica. O teste leva 5 minutos por vela e custa zero: o equipamento (multímetro digital básico) custa R$ 50 a R$ 200 e serve para dezenas de outros testes elétricos no carro (bateria, alternador, fusíveis, sensores).

Importante esclarecer o que o teste NÃO faz: não mede a qualidade da centelha gerada em uso real (isso depende da bobina e da pressão na câmara), não detecta depósitos de carbono leves no eletrodo, e não substitui a inspeção visual da vela. O teste com multímetro é uma das 3 verificações que valem fazer (a outra é teste visual da aparência da vela, e a terceira é teste em motor em funcionamento).

O que o multímetro mede na vela

A vela moderna tem um resistor de cerâmica embutido no eletrodo central. Esse resistor (geralmente entre 3 kΩ e 8 kΩ) reduz a interferência eletromagnética gerada pelo arco elétrico, protegendo os sistemas eletrônicos do carro contra ruído elétrico. A letra R no código da vela (NGK BKR6E-11, Bosch FR7DC, Denso K20PR-U11) indica presença do resistor.

O multímetro na escala de resistência (Ω, ohms) verifica se esse resistor interno está íntegro. Vela com resistor funcionando entrega leitura entre 3 kΩ e 8 kΩ. Vela com resistor rompido entrega leitura “infinito” (OL no display ou “1.” sozinho), o que significa que a centelha pode até estar acontecendo mas o resistor não está cumprindo a função de filtro eletromagnético, podendo gerar problemas em outros sistemas.

Para velas sem resistor (códigos sem R, raros em carros modernos), o multímetro vai sempre mostrar leitura próxima de zero ohms (continuidade direta). Não é defeito, é o projeto da vela.

Para entender em detalhe a função do resistor interno e por que ele é importante em motores injetados modernos, vale ler o artigo para que serve a vela do carro, que cobre os 5 componentes internos da vela e como ler o código completo (BKR6E-11 desmembrado em 6 posições).

Materiais necessários para o teste

O multímetro básico mais barato (R$ 50 a R$ 80) já atende perfeitamente para este teste. Modelos profissionais (Fluke, Minipa) custam mais (R$ 200 a R$ 800) e oferecem precisão maior, mas para teste de vela a diferença é irrelevante. O importante é que o multímetro seja digital (não analógico) e tenha escala de resistência (Ω) com pelo menos a faixa de 20 kΩ.

A chave de vela específica é mais segura que chave inglesa comum. Tem o tamanho exato da cabeça da vela (geralmente 16 mm ou 21 mm) e isolamento interno que evita batidas no isolador cerâmico. Encontra-se em qualquer auto-elétrico ou loja de peças.

O Canal RN Auto Garage mostra o procedimento completo de teste de vela com multímetro, com a configuração do equipamento e a interpretação dos valores. Vale assistir antes de fazer o teste pela primeira vez:

O vídeo cobre os mesmos passos descritos no procedimento abaixo, com a vantagem de mostrar visualmente onde encostar as pontas de prova na vela e como ler o display do multímetro.

Passo a passo do teste em 7 etapas

1. Desligue o motor e aguarde esfriar. Trabalhar com motor quente é desnecessário e perigoso. Vela quente pode causar queimadura grave, e cabeçote dilatado pode danificar a rosca na remoção. Aguardar pelo menos 1 hora após desligar o motor (ideal 2 a 3 horas para esfriamento completo). Em manutenção planejada, fazer pela manhã com o carro frio da noite anterior é o cenário ideal.

2. Identifique a localização das velas no motor. Em motor com tampa estética sobre o cabeçote, remover a tampa primeiro. Em motor com bobinas individuais sobre cada vela (Polo, T-Cross, Compass, Civic, Corolla, maioria dos modernos), desconectar o cabo elétrico da bobina e removê-la para acessar a vela. Em motor com cabos de vela individuais (Onix, HB20 1.0, Palio, Saveiro, Sandero, Argo, alguns modelos antigos), retirar o cabo puxando pela base de borracha (nunca pelo cabo em si).

3. Remova a vela com a chave de vela. Encaixar a chave de vela na cabeça da vela e girar no sentido anti-horário. Se estiver presa, não forçar com chave inglesa. Aplicar produto desengripante (WD-40 ou similar) no encaixe da rosca e aguardar 15 minutos. Forçar pode trincar a vela ou danificar a rosca do cabeçote (reparo de R$ 800 a R$ 2.500). Marcar a posição de cada vela removida (cilindro 1, 2, 3, 4) para diagnóstico cilindro a cilindro depois.

4. Configure o multímetro na escala de resistência. Girar o seletor central para a posição de ohms (Ω). Em multímetro com várias escalas, selecionar 20 kΩ (suficiente para qualquer vela). Em multímetro auto-range, basta selecionar a função Ω que ele ajusta automaticamente. Verificar se o multímetro funciona: encostar as duas pontas de prova uma na outra. O display deve mostrar valor muito próximo de zero (0.0 a 0.5 Ω). Se mostrar OL ou “1.” sozinho, o multímetro pode estar com defeito ou as pontas de prova com mau contato.

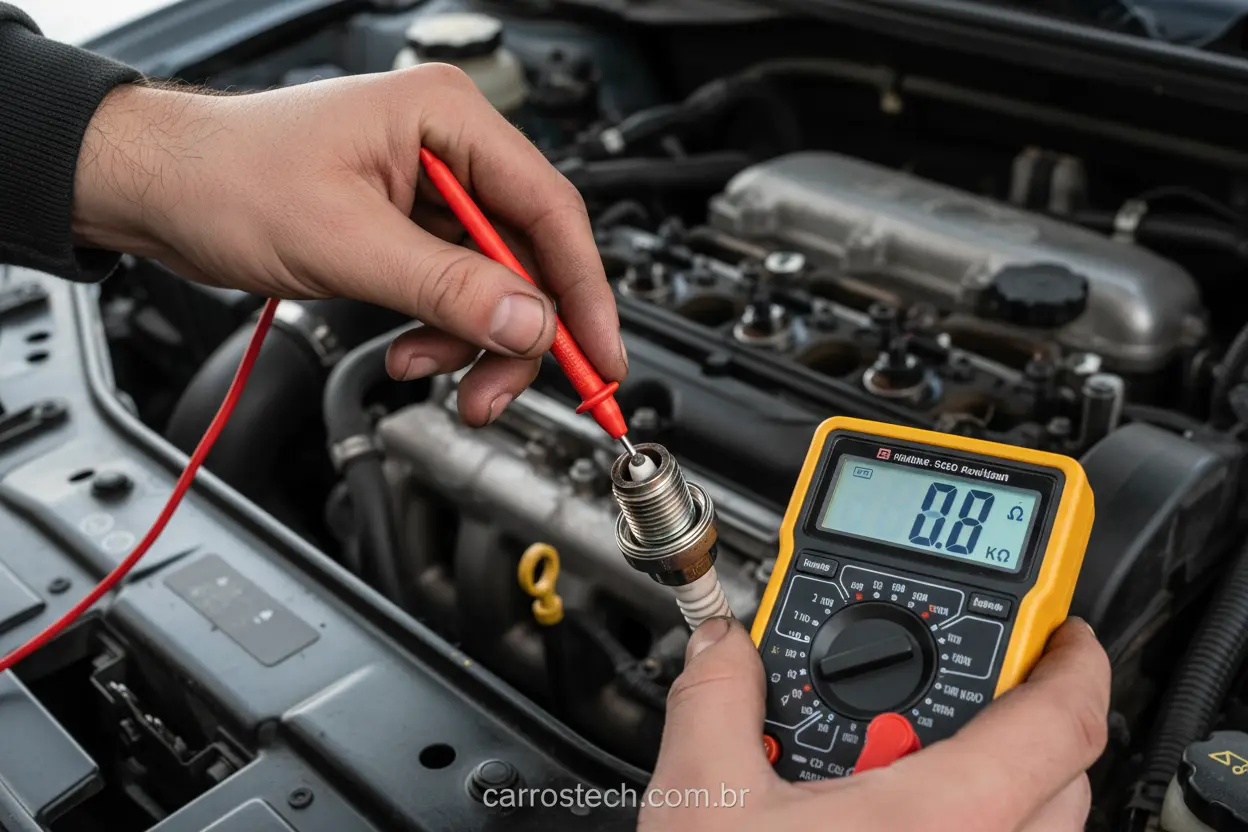

5. Conecte as pontas de prova na vela. Uma ponta de prova vai no terminal superior da vela (a parte metálica onde se encaixa o cabo ou a bobina). A outra ponta vai no eletrodo central (a ponta fina de metal que fica dentro da câmara de combustão). Pressionar bem para garantir contato. Se a ponta de prova escorregar, calçar a vela em uma morsa ou pedir ajuda para segurar.

6. Leia o valor exibido. O display vai mostrar a resistência em ohms (Ω) ou kilo-ohms (kΩ). Anotar o valor. Para vela saudável com resistor, a leitura deve estar entre 3 kΩ e 8 kΩ. Se estiver fora da faixa, conferir a tabela de interpretação abaixo. Repetir o teste 2 vezes em pontos ligeiramente diferentes do terminal superior para confirmar que não foi falha de contato.

7. Repita para as outras velas e marque os resultados. Testar todas as velas do motor (4 em motores 1.0/1.4/1.6, 6 em motores V6, 8 em motores V8). Anotar valor de cada uma. Variação grande entre velas do mesmo motor (ex: 3 velas em 5 kΩ e 1 vela em 12 kΩ) indica desgaste irregular e justifica troca do jogo completo, não apenas da vela com leitura ruim.

Tabela completa de valores de referência

A faixa exata varia por marca, modelo e tipo de vela. Estes valores cobrem a maioria das velas com resistor (R no código) vendidas no mercado:

A regra prática: leitura saudável fica abaixo de 8 kΩ na maioria das velas novas, e leitura acima de 15 kΩ é sinal claro de troca. Entre 8 kΩ e 15 kΩ é a zona cinzenta onde vale considerar o tempo de uso da vela (próxima do prazo de troca recomendado) e os sintomas no carro (motor com falha ou não).

A NGK do Brasil mantém o manual técnico oficial sobre velas de ignição com especificações de resistência exatas por linha de produto. Para teste preciso em vela de alta performance ou competição, consultar o manual do fabricante específico em vez de usar a faixa genérica acima.

Interpretando os resultados (4 cenários)

Cenário 1: vela passa no teste e o motor está rodando normal. Vela está saudável. Manter no carro. Repetir o teste no próximo intervalo de manutenção (geralmente a cada 10.000 km de inspeção visual).

Cenário 2: vela passa no teste mas o motor está com falha. A vela em si está OK, mas pode ter problema na bobina (que gera a alta tensão), no cabo de vela (em motores antigos), no sensor de detonação, no bico injetor ou na vedação da câmara (anéis/válvulas). O teste da vela isolou um componente do problema. Próximo passo: testar a bobina (com multímetro, valores entre 0,5 e 1,5 Ω no primário e 5 a 15 kΩ no secundário) ou levar para diagnóstico com scanner.

Cenário 3: vela falha no teste mas o motor está rodando normal. Falha intermitente. A vela ainda gera centelha na maioria dos ciclos mas vai falhar progressivamente. Substituir antes que o motor comece a apresentar sintomas claros. Importante: trocar todas as velas juntas, não apenas a que falhou no teste.

Cenário 4: vela falha no teste e o motor está com falha clara. Diagnóstico fechado. Substituir as 4 velas. Após a troca, observar se o motor voltou ao normal. Se persistir falha, verificar bobinas e cabos no próximo passo.

Por que testar todas as velas juntas

Velas instaladas no mesmo motor envelhecem em ritmo parecido. Quando uma falha, as outras geralmente estão no fim da vida útil mesmo que ainda passem no teste. Trocar só uma cria diferença de desempenho entre cilindros: o cilindro com vela nova gera centelha forte e regular, os outros 3 geram centelha mais fraca. Isso desbalanceia o motor, aumenta vibração e acelera o desgaste das outras velas.

O custo extra de trocar todas (3 velas a mais) é pequeno em relação ao trabalho repetido depois e ao risco de problemas correlatos. Para o jogo de 4 velas de cobre (NGK BKR6E-11): R$ 60 a R$ 140. Para irídio (NGK Laser Iridium): R$ 280 a R$ 640. A diferença em valor por unidade é mínima frente ao valor total da intervenção.

Teste complementar: bobina de ignição

Se a vela passa no teste e o motor continua com falha, a bobina é o próximo suspeito. Em motores modernos com bobina individual por cilindro (a maioria pós-2010), o teste é simples:

1. Configurar o multímetro em escala de resistência (200 Ω para o primário, 20 kΩ para o secundário)
2. Identificar os terminais da bobina: primário (2 terminais finos, lado da ECU) e secundário (terminal grosso, lado da vela)
3. Resistência do primário: deve estar entre 0,5 Ω e 1,5 Ω
4. Resistência do secundário: deve estar entre 5 kΩ e 15 kΩ (varia muito por modelo)
5. Valores fora dessa faixa indicam bobina com defeito

A troca de bobina individual custa R$ 180 a R$ 450 dependendo do modelo. Comum trocar apenas a bobina com defeito (não precisa trocar todas as 4 ao mesmo tempo, já que falhas costumam ser pontuais).

Teste complementar: cabo de vela (motores antigos)

Em motores antigos com cabos de vela individuais (Onix base, Palio, Uno, Saveiro, Sandero antigo, alguns Argo), o cabo conecta a bobina à vela. Cabo gretado ou com isolamento danificado gera vazamento de corrente e falha intermitente. Teste:

1. Configurar o multímetro em escala de resistência (20 kΩ)
2. Encostar uma ponta de prova em cada extremidade do cabo
3. Leitura saudável: 1 kΩ a 15 kΩ por metro de cabo (varia por tipo)
4. Valor muito alto (OL ou acima de 30 kΩ) indica cabo rompido internamente
5. Valor muito baixo (próximo de zero) indica cabo sem o resistor de supressão interno

A troca do jogo de cabos costuma custar R$ 80 a R$ 280 para um carro popular. Recomendado trocar todos os 4 cabos juntos.

Quando o teste indica que é hora de trocar

Levando em conta a leitura no multímetro + a quilometragem desde a última troca + sintomas no motor:

• Leitura saudável (3 a 8 kΩ) + sem sintoma: continuar usando
• Leitura saudável + sintomas: investigar bobina, cabos, bico injetor, sensores
• Leitura limite (9 a 12 kΩ) + quilometragem dentro do prazo: planejar troca nos próximos 5.000 a 10.000 km
• Leitura limite + quilometragem acima do prazo: trocar logo
• Leitura ruim (acima de 13 kΩ ou OL): trocar agora
• Leitura zero ou muito baixa: trocar agora (curto interno)

Para entender o intervalo recomendado de troca por tipo de vela e por combustível (gasolina vs flex), vale o artigo quando trocar as velas do carro, que cobre os 5 tipos de vela com intervalos detalhados e custo médio por marca. E para diagnóstico geral de sistema de injeção quando o sintoma persiste mesmo após troca da vela, o artigo como apagar a luz da injeção eletrônica cobre a leitura dos códigos DTC que isolam o componente real do problema.

Perguntas frequentes

Posso testar a vela sem tirar do motor?

Não com precisão. O teste de resistência exige contato direto das pontas de prova no terminal superior e no eletrodo central da vela. Com a vela no motor, o eletrodo central fica dentro do cilindro inacessível. Há técnicas indiretas de teste com a vela montada (centelha visualizada com vela aterrada no chassi após dar partida), mas exigem riscos elétricos e não medem resistência interna.

Vela testando 0 ohms é normal?

Não, é defeito. Vela com resistor (códigos com R) deve mostrar entre 3 kΩ e 8 kΩ. Leitura zero indica curto-circuito interno: o resistor de cerâmica racho ou se rompeu, criando caminho elétrico direto entre o terminal e o eletrodo central. Mesmo que a vela ainda gere centelha, perde a função de filtro eletromagnético e pode gerar problemas em outros sistemas. Substituir.

Multímetro analógico funciona ou precisa ser digital?

Funciona, mas a leitura precisa é mais difícil. Multímetro analógico (com ponteiro) tem escala logarítmica e a precisão na faixa de kΩ depende muito da habilidade do operador para interpretar a posição do ponteiro. Multímetro digital mostra o valor numérico exato, eliminando ambiguidade. Para teste de vela, digital é fortemente recomendado (modelo básico R$ 50 a R$ 120).

A vela passa no teste de resistência mas não está acendendo o motor. O que pode ser?

Vários fatores. A resistência interna estar dentro do esperado não garante que a centelha vai se formar no gap correto. Possíveis causas: gap (folga entre eletrodos) fora do recomendado, isolador cerâmico com trinca microscópica que vaza corrente, eletrodo desgastado a ponto de aumentar muito o gap, contaminação por óleo ou carbono na ponta da vela, ou problema em outra parte do sistema de ignição (bobina, cabo, ECU, bico injetor).

Posso comprar multímetro só para testar vela ou vale investir num modelo melhor?

Vale investir em modelo um pouco melhor (R$ 100 a R$ 200) porque o equipamento serve para dezenas de outros testes elétricos no carro: testar bateria (artigo como medir a bateria do carro com multímetro cobre o procedimento), testar alternador, testar fusíveis, testar continuidade de fiação, testar bobinas, testar sensores. Multímetro básico é uma das ferramentas mais úteis para quem quer entender o próprio carro.
