A caixa de direção é o componente que transforma o movimento circular do volante em movimento linear que esterça as rodas dianteiras. Quando o motorista gira o volante, a coluna de direção transmite esse giro até a caixa, que converte a rotação em deslocamento lateral, empurrando ou puxando as barras de direção que movem as rodas. É a peça central do sistema de direção, e dela depende toda a precisão e segurança do controle do carro.
O tipo mais comum em carros de passeio é o de pinhão e cremalheira: uma engrenagem circular (o pinhão, ligada à coluna) que gira sobre uma barra dentada (a cremalheira) e a desloca para os lados. Esse sistema é compacto, preciso e barato de produzir, o que o tornou padrão na quase totalidade dos carros leves. Picapes maiores, utilitários pesados e alguns 4×4 ainda usam o sistema de esferas recirculantes, mais robusto para suportar impactos de uso severo.
É importante separar dois conceitos que costumam ser confundidos: o mecanismo (pinhão e cremalheira ou esferas recirculantes, que define como a conversão de movimento acontece) e a assistência (mecânica, hidráulica ou elétrica, que define se há ajuda de força para o motorista). Um carro pode ter caixa de pinhão e cremalheira com assistência elétrica, ou caixa de esferas recirculantes com assistência hidráulica. São coisas separadas que se combinam.

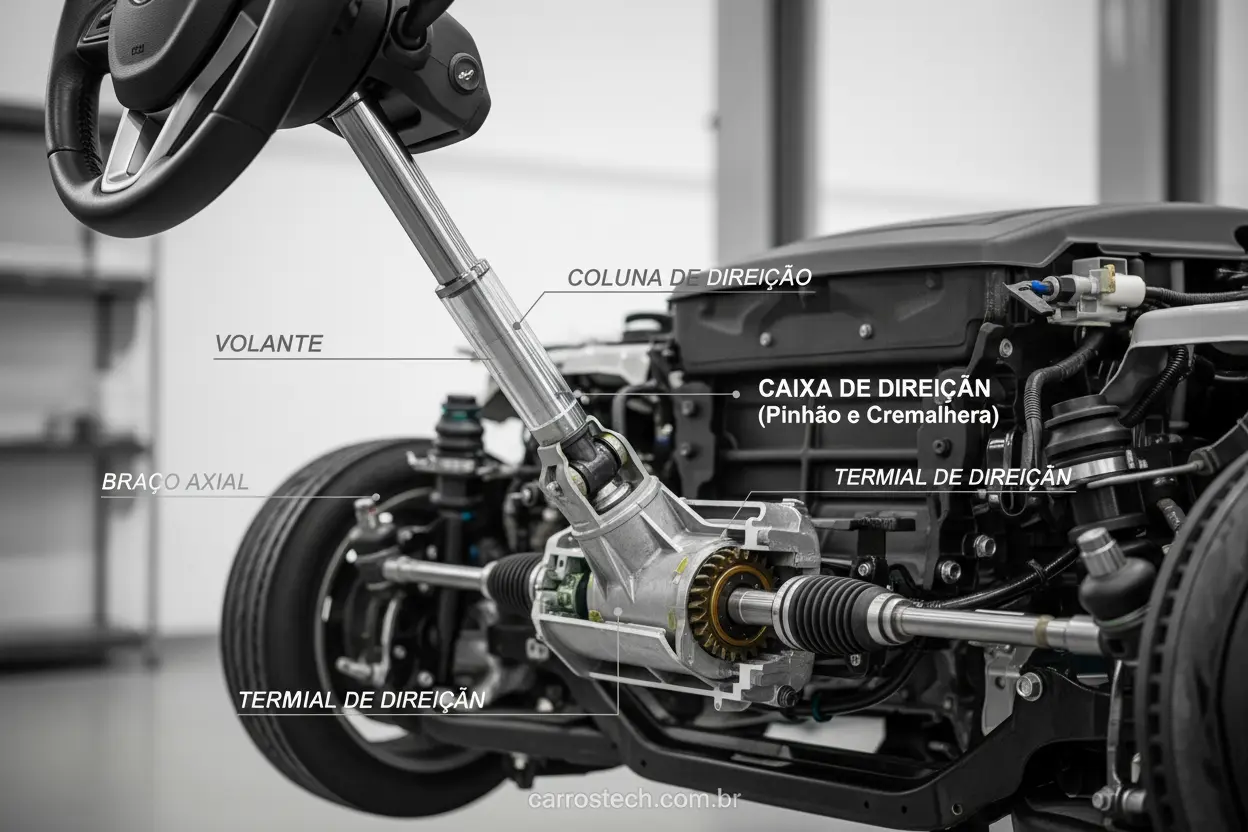

Como a caixa de direção funciona
O caminho do movimento, do volante até as rodas, segue 4 etapas:
- O motorista gira o volante
- A coluna de direção transmite o giro até a caixa
- Dentro da caixa, o pinhão (engrenagem circular) gira e desloca a cremalheira (barra dentada) para a esquerda ou direita
- A cremalheira empurra as barras de direção, que movem as mangas de eixo e esterçam as rodas
Na maioria dos carros, são necessárias 3 a 4 voltas completas do volante para mover as rodas de batente a batente (do esterço máximo à esquerda ao máximo à direita). Essa relação de redução é o que permite controle preciso: um giro grande no volante vira um movimento pequeno e controlado nas rodas.
O vídeo abaixo do canal Oficina Amiga da Mulher mostra visualmente o mecanismo de pinhão e cremalheira em movimento, o que ajuda a entender como o giro do volante vira deslocamento lateral:
A precisão dessa conversão depende do encaixe perfeito entre os dentes do pinhão e da cremalheira. Com o tempo e o uso, esses dentes desgastam e surge folga, que o motorista sente como volante “frouxo” ou impreciso. É o defeito mais comum da caixa de direção.
Os tipos de mecanismo: pinhão-cremalheira vs esferas recirculantes
A maioria dos conteúdos confunde “tipos de caixa” com “tipos de assistência”. Na verdade, o mecanismo interno tem 2 sistemas principais:
| Mecanismo | Como funciona | Onde é usado | Característica |
|---|---|---|---|
| Pinhão e cremalheira | Pinhão gira sobre barra dentada | Carros de passeio em geral | Compacto, preciso, leve |
| Esferas recirculantes | Rosca sem fim move setor via esferas | Picapes grandes, utilitários, 4×4 pesados | Robusto, suporta impacto, menos preciso |
Pinhão e cremalheira: É o sistema dominante. O pinhão (engrenagem na ponta da coluna) engrena diretamente na cremalheira (barra dentada horizontal). Quando o pinhão gira, a cremalheira desliza para o lado. Vantagens: leve, compacto, resposta direta e precisa, fácil de integrar ao chassi monobloco. É por isso que praticamente todo carro de passeio usa esse sistema.
Esferas recirculantes: Sistema mais antigo e robusto, ainda usado em veículos pesados. Uma rosca sem fim (parafuso) gira dentro de uma porca cheia de esferas de aço que recirculam, e essa porca move um setor dentado conectado ao braço da direção. Vantagens: suporta impactos severos (off-road pesado, carga alta), tem boa durabilidade sob estresse. Desvantagens: menos preciso, mais pesado, resposta menos direta. Usado em picapes grandes, caminhões, utilitários de trabalho e alguns 4×4 raiz.
Para o motorista de carro de passeio, a caixa será quase sempre de pinhão e cremalheira. Saber disso ajuda a entender o diagnóstico: folga em caixa de pinhão e cremalheira tem causa e reparo diferentes de folga em caixa de esferas recirculantes.
Os tipos de assistência: mecânica, hidráulica e elétrica
Separado do mecanismo, há a questão da assistência (a “ajuda de força” para girar o volante):
| Assistência | Como funciona | Esforço do motorista | Status atual |
|---|---|---|---|
| Mecânica (sem assistência) | Só a força do motorista via engrenagem | Alto, principalmente parado | Carros antigos e básicos |
| Hidráulica | Bomba pressuriza fluido que ajuda a mover a cremalheira | Baixo | Em desuso em carros novos |
| Eletro-hidráulica (EPHS) | Bomba elétrica pressuriza fluido | Baixo | Utilitários e comerciais |
| Elétrica (EPS) | Motor elétrico assiste direto | Baixo, variável por velocidade | Padrão em carros novos |
A assistência é um tema profundo por si só. Para entender em detalhe como funciona a direção elétrica (o padrão atual) e os 3 tipos de EPS, vale o artigo como funciona a direção elétrica. E para comparar diretamente as duas tecnologias mais comuns hoje, o artigo direção hidráulica ou elétrica: a diferença real cobre custos, sensação e qual é melhor por perfil de uso.
A combinação mecanismo + assistência define a caixa do seu carro. Exemplo: um Onix tem caixa de pinhão e cremalheira com assistência elétrica (EPS). Uma Hilux antiga tem caixa de esferas recirculantes com assistência hidráulica. Um Gol antigo básico tem caixa de pinhão e cremalheira mecânica (sem assistência).
Componentes da caixa de direção
| Componente | Função |
|---|---|
| Pinhão | Engrenagem que recebe o giro da coluna |
| Cremalheira | Barra dentada que se desloca lateralmente |
| Carcaça | Corpo que aloja e protege o mecanismo |
| Terminais de direção | Conectam a cremalheira às mangas de eixo das rodas |
| Barras axiais | Ligam a cremalheira aos terminais |
| Coifas (sanfonas) | Protegem as extremidades contra água e sujeira |
| Retentores e juntas | Vedam o fluido (em caixas hidráulicas) |
As coifas merecem atenção especial. São as sanfonas de borracha nas pontas da caixa que protegem o mecanismo interno contra água, poeira e detritos. Quando uma coifa rasga (causa comum: ressecamento com a idade ou impacto), entra sujeira e umidade, acelerando o desgaste interno. Inspecionar as coifas em cada revisão é a manutenção preventiva mais barata e eficaz da caixa de direção.

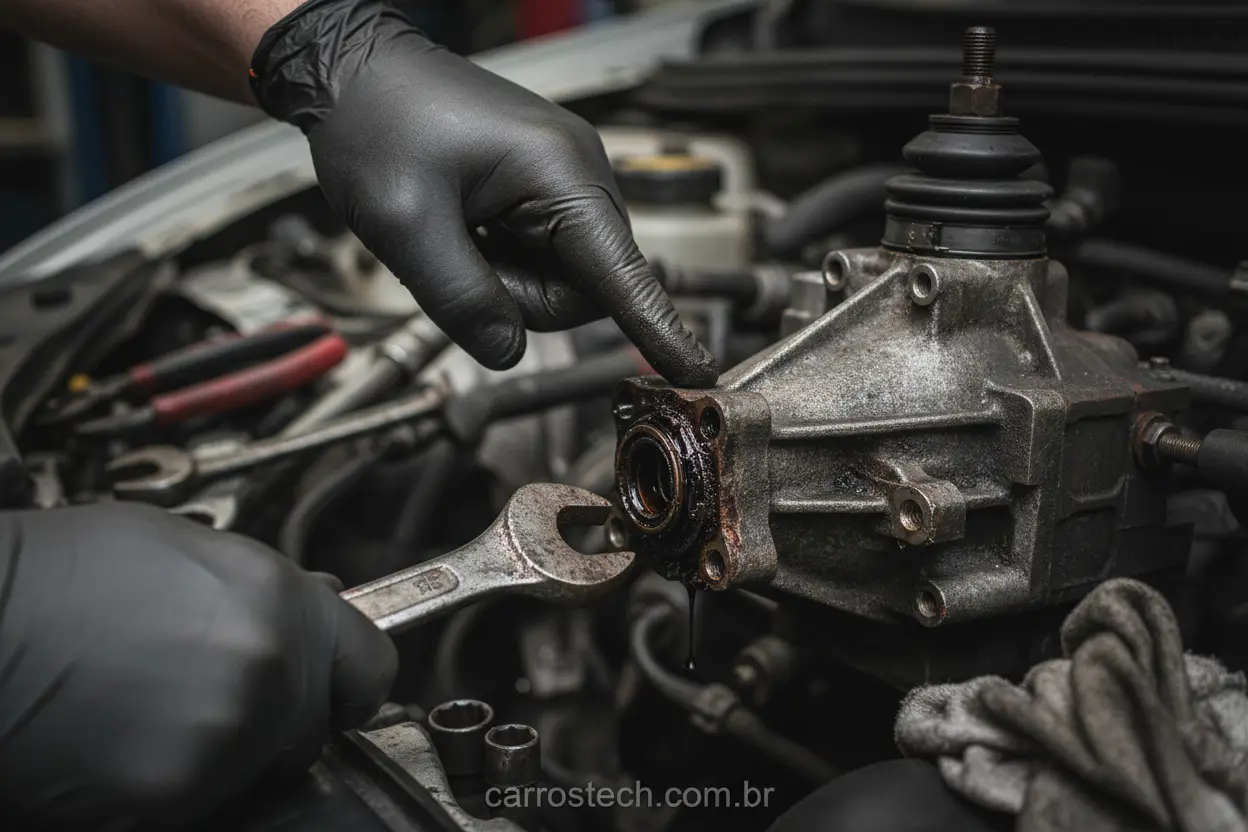

Sinais de problema na caixa de direção
| Sinal | O que indica | Urgência |
|---|---|---|
| Folga no volante (jogo livre) | Desgaste interno do pinhão/cremalheira ou terminal | Diagnóstico em 7 dias |
| Ruído ao esterçar (estalo seco) | Folga mecânica ou terminal gasto | Diagnóstico em 7 dias |
| Gemido agudo ao virar (hidráulica) | Fluido baixo ou bomba com problema | Verificar fluido logo |
| Vazamento de fluido (mancha no chão) | Retentor ou junta rompida (caixa hidráulica) | Reparo em até 15 dias |
| Volante endurecido | Falha na assistência ou caixa engripando | Diagnóstico imediato |
| Vibração no volante | Geometria, balanceamento ou folga avançada | Verificar em 15 dias |
| Volante desalinhado (torto na reta) | Alinhamento ou desgaste assimétrico | Alinhamento + diagnóstico |
| Retorno lento do volante após curva | Caixa engripando ou falta de lubrificação | Diagnóstico em 7 dias |
Para o diagnóstico detalhado desses sintomas e os testes que confirmam o problema, o artigo como saber se a caixa de direção está ruim cobre cada sinal com método de verificação e a urgência de cada caso.
Folga na caixa vs folga no terminal: a diferença que economiza dinheiro
Esse é o ponto que mais gera reparo desnecessário. Quando o motorista sente folga no volante, a causa pode estar em dois lugares diferentes, com custos muito distintos:
Folga no terminal de direção (mais barata): Os terminais são as articulações nas pontas que conectam a caixa às rodas. Desgastam com o uso e geram folga que se confunde com problema na caixa. A troca de um par de terminais custa entre R$ 120 e R$ 400 com mão de obra. É o primeiro suspeito a verificar.
Folga interna na caixa (mais cara): O desgaste entre os dentes do pinhão e da cremalheira gera folga interna. Em alguns casos é possível reapertar (regular) a caixa, mas em desgaste avançado a solução é reparo com kit (juntas e retentores) ou troca da caixa completa.
A diferença de custo é grande: terminal é R$ 120 a R$ 400, caixa completa pode passar de R$ 1.500. Por isso, antes de aceitar troca de caixa, é fundamental confirmar que a folga é interna e não nos terminais. O Canal da Peça detalha as diferenças entre folga no centro da caixa e folga no terminal axial, explicando como cada uma afeta o sistema de forma distinta.
Para quem quer entender o procedimento de regulagem e o que tem conserto vs o que pede troca, o artigo como tirar folga da caixa de direção cobre os cenários em detalhe.
Reparo, recondicionada ou troca: as 3 opções
Quando a caixa de direção apresenta defeito interno, há 3 caminhos:
1. Reparo com kit (mais barato). Para vazamentos e folgas leves em caixa hidráulica, existe o kit de reparo (juntas, retentores, anéis de vedação). Um mecânico especializado abre a caixa, substitui as peças de vedação e remonta. Custo: R$ 250 a R$ 600 dependendo do modelo. Funciona quando o desgaste é nas vedações, não nos dentes.
2. Caixa recondicionada (custo intermediário). Caixa usada que passou por recuperação profissional (troca de peças desgastadas, retífica, teste). Custa cerca de metade do valor da caixa nova, com garantia limitada. Boa opção para carros mais antigos onde a caixa nova não compensa. Custo: R$ 600 a R$ 1.500.
3. Caixa nova (mais cara, mais segura). Substituição completa por peça nova. Maior custo, mas garantia de fábrica e durabilidade total. Recomendada para carros mais novos ou quando o reparo e a recondicionada não são viáveis. Custo: R$ 1.200 a R$ 3.500 dependendo do modelo e do tipo de assistência (caixa elétrica EPS custa mais que hidráulica).
A mão de obra de substituição varia de R$ 250 a R$ 600 dependendo da complexidade. Em caixas elétricas (EPS), pode ser necessária calibração eletrônica após a troca, o que adiciona custo.
Manutenção preventiva da caixa de direção
A caixa de direção é uma peça durável que, bem cuidada, dura mais de 150.000 km. Os cuidados que prolongam a vida útil:
Inspecionar as coifas periodicamente. Coifa rasgada deixa entrar água e sujeira, o que acelera o desgaste interno. Inspeção visual a cada revisão. Trocar uma coifa rasgada custa pouco (R$ 50 a R$ 150) e evita reparo caro depois.
Verificar o fluido (caixas hidráulicas). Em caixas hidráulicas, o fluido deve estar no nível correto e em bom estado. Fluido baixo gera gemido ao esterçar e força a bomba. Nível e qualidade verificados a cada revisão.
Não forçar o volante no batente. Manter o volante esterçado no máximo (batente) por tempo prolongado, principalmente parado, sobrecarrega a caixa e a bomba (em hidráulicas) ou o motor elétrico (em EPS). Evitar deixar o volante “no fim” em manobras.
Fazer alinhamento e geometria periódicos. Alinhamento errado força a caixa e os terminais a trabalhar fora do ângulo correto, acelerando o desgaste. Recomendado a cada 10.000 km ou após impacto forte (buraco, meio-fio).
Evitar impactos fortes. Buracos em velocidade e batidas em meio-fio transmitem impacto direto à caixa e aos terminais. Reduzir velocidade em vias ruins protege todo o sistema de direção.
Modelos e o tipo de caixa que usam
| Categoria | Mecanismo | Assistência típica | Exemplos |
|---|---|---|---|
| Populares novos | Pinhão e cremalheira | Elétrica (EPS) | Onix, HB20, Polo, Sandero, Argo, Mobi, Kwid |
| Populares antigos | Pinhão e cremalheira | Hidráulica ou mecânica | Gol G4, Palio antigo, Uno, Celta |
| SUVs médios | Pinhão e cremalheira | Elétrica (EPAS no rack) | Compass, T-Cross, Tracker, Corolla Cross |
| Picapes médias novas | Pinhão e cremalheira | Elétrica ou eletro-hidráulica | Ranger nova, S10 nova, Hilux nova |
| Picapes/utilitários antigos | Esferas recirculantes | Hidráulica | Hilux antiga, F-1000, utilitários de trabalho |
| Caminhões leves | Esferas recirculantes | Hidráulica | Comerciais e caminhões |
A regra geral: quanto mais novo e mais leve o veículo, mais provável que use pinhão e cremalheira com assistência elétrica. Quanto mais pesado e voltado a trabalho/carga, mais provável o uso de esferas recirculantes com hidráulica.
Perguntas frequentes
Qual a diferença entre caixa de direção e coluna de direção?
São peças diferentes que trabalham juntas. A coluna de direção é o eixo que liga o volante à caixa, transmitindo o giro. A caixa de direção é o mecanismo que converte esse giro em movimento lateral para as rodas. A coluna apenas transmite; a caixa converte. Em carros com direção elétrica de coluna (EPS), o motor de assistência fica na coluna, mas o mecanismo de conversão continua sendo a caixa.
Caixa de direção tem conserto ou só troca?
Tem conserto na maioria dos casos. Vazamentos e folgas leves em caixa hidráulica se resolvem com kit de reparo (R$ 250 a R$ 600). Folgas que dão para reapertar se resolvem com regulagem. A troca completa só é necessária em desgaste avançado dos dentes do pinhão e cremalheira ou em falha grave da assistência elétrica. Antes de aceitar troca, vale buscar segunda opinião sobre a possibilidade de reparo.
Quanto tempo dura uma caixa de direção?
Bem cuidada, mais de 150.000 km. A durabilidade depende muito da conservação das coifas (que protegem o interior), do alinhamento em dia, de evitar impactos fortes e de não forçar o volante no batente. Caixas que sofrem com coifa rasgada, buracos frequentes ou falta de manutenção podem apresentar folga bem antes disso.
Posso dirigir com folga na caixa de direção?
Por pouco tempo e com cuidado, dependendo da gravidade. Folga leve (pequeno jogo no volante) permite dirigir até a oficina, mas reduz a precisão e a segurança. Folga acentuada compromete o controle do carro, principalmente em alta velocidade e em curvas, e exige reparo imediato. Folga na caixa de direção nunca melhora sozinha, só piora com o uso.
Como saber se o problema é a caixa ou o terminal de direção?
O diagnóstico preciso exige inspeção com o carro suspenso, mexendo na roda e observando onde está a folga. Como regra prática, o terminal é o suspeito mais comum e mais barato (R$ 120 a R$ 400), então deve ser verificado primeiro. Folga interna na caixa é menos comum e mais cara. Um mecânico consegue diferenciar movimentando a roda e sentindo de onde vem o jogo. Nunca aceitar troca de caixa sem antes descartar os terminais.
